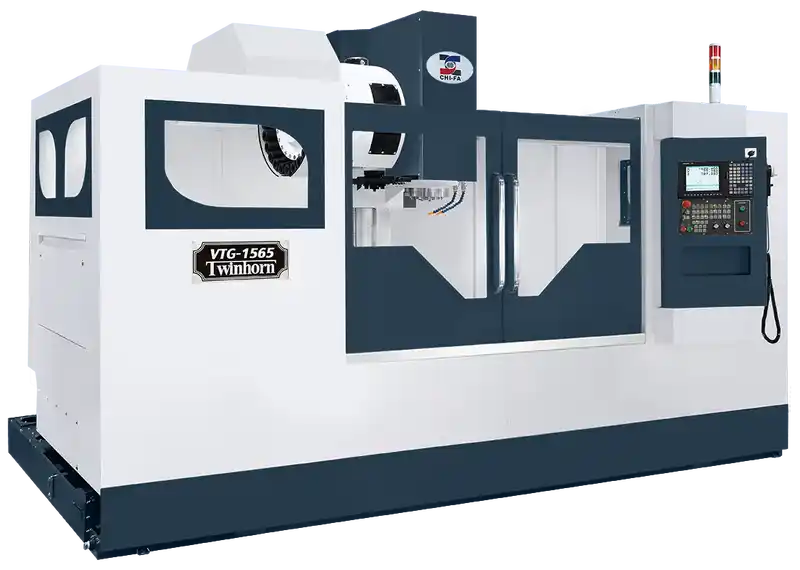

centro de mecanizado vertical serie vtg
Modelo：VTG Series
La estructura de fundición mecánica es la base de la precisión de la máquina. Para garantizar la precisión a largo plazo de la maquinaria, todas las piezas fundidas de la estructura principal se utilizan máquinas de cinco caras SNK para el proceso de mecanizado, y utilizando grandes instrumentos de medición tridimensionales para realizar pruebas de precisión, todas las piezas principales se utilizan Mehanna Cast. Hierro, fundición de alta rigidez. Piezas de material, fuerte absorción de impactos, buena resistencia al desgaste. Todo el conjunto de la máquina se ensambla de acuerdo con el estándar operativo ISO, creando alta calidad.
Descargar
Agregar a la consulta
DESCRIPCIÓN
Como empresa líder en fabricación, nos especializamos en el diseño y producción de máquinas CNC verticales. Nuestras máquinas combinan tecnología avanzada con una construcción robusta para satisfacer las demandas de los procesos de mecanizado de precisión.
ㆍColumna en forma de Y invertida de gran luz, extremadamente rígida.
ㆍCabezal de husillo antihundimiento, peso ligero y alta rigidez.
ㆍFundición integral (de una sola pieza) de alta resistencia y base separadora de agua y aceite.
ㆍ Husillo de bolas de precisión tipo C3 de pretracción para minería de tres ejes.
ㆍTres ejes con correderas lineales de precisión, alta precisión y alta velocidad.
ㆍEl husillo de bolas YIZ está diseñado para 045 mm.
ㆍ Diseño 45LA de la línea YIZ Rail (bloque deslizante alargado) Para aumentar la estabilidad.
ㆍSuperficie deslizante de endurecimiento por tratamiento térmico con resistencia a Turcita-B. Pieza de molienda y desguace con lubricación forzada automática para aumentar la precisión y la vida útil de los rieles deslizantes altos.
Especificaciones
|
|
VTG-1065/1065L3 |
VTG-1165/1165L3 |
VTG-1365/1365L3 |
VTG-1565/1565L3 |
|
VIAJAR |
||||
|
Eje X (mm) |
1020 |
1150 |
1300 |
1500 |
|
Eje Y (mm) |
650 |
|||
|
Eje Z (mm) |
620 |
|||
|
Nariz del husillo a la superficie de la mesa (mm) |
100~720 |
|||
|
Superficie de la mesa al suelo (mm) |
915 |
915 |
||
|
Centro del husillo a la superficie de la columna |
765 |
765 |
||
|
MESA |
||||
|
Tamaño de la tabla (mmxmm) |
1100x650 |
1250x650 |
1400x650 |
1600x650 |
|
Máx. carga (kg) |
700 |
700 |
1000 |
1000 |
|
Ranura en T (An.xNo.xPit.) |
18mmx5x100mm |
18mmx5x100mm |
||
|
HUSO |
||||
|
Velocidad del husillo (rpm) |
Correa: 8000 / Engranaje #40: 6000 / Engranaje #50: 6000 |
|||
|
Afilar |
BT-40/BT-50 |
|||
|
RÁPIDO |
||||
|
Avance rápido (m/min) |
36X36X30(L3) / 24X24X20( L y engranaje) |
|||
|
Avance de corte (m/min) |
1~10 |
|||
|
ATC |
||||
|
Tipo de herramienta |
BT40/BT50 |
|||
|
Tirar del perno |
MAS-P40T-1(45º) /MSA-P50T-1(45°) |
|||
|
Número de herramienta |
BT-40: 24T/BT-50: 24T |
|||
|
Máx. diámetro de la herramienta con/dos herramientas adyacentes |
BT-40: 80/150 / BT-50: 127/200 |
|||
|
Máx. longitud de la herramienta. (mm) |
BT-40: 300/BT-50: 350 |
|||
|
Máx. peso de la herramienta (kg) |
BT40=7kg/BT50=15kg |
|||
|
MOTOR DEL HUSILLO (30Min./Cont.) |
BT-40 Transmisión por correa: 7,5/11 kW; BT-50 Accionado por engranajes: 11 / 15 kW |
|||
|
GENERAL |
||||
|
Dimensión de la máquina (mm) |
5250 3500 | 5250x3500 |
5600x3500 |
6000x3500 |
|
Huella (mm) |
6700 |
7200 |
7700 |
8200 |
|
Peso de la máquina (kg) |
6500 |
7000 |
7500 |
8000 |
Opcional
| Característica estándar | Característica opcional | Opción de controlador |
|---|---|---|
|
|
|
