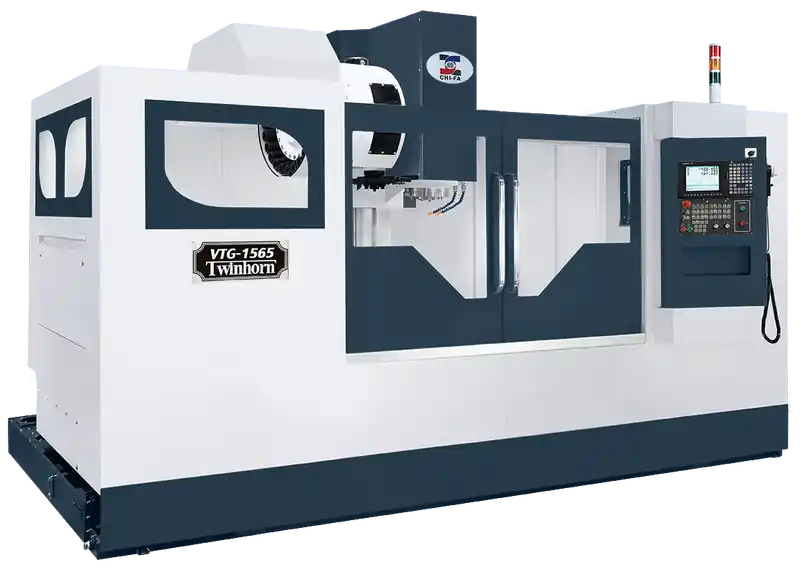

VTG系列立式加工中心機
產品敘述
ㆍ超大跨距倒立柱,剛性特強。
ㆍ高剛性、輕量化、防下垂主軸頭。
ㆍ高強度一體鑄造及油水分離式的底座。
ㆍ三軸採預拉式3級精密滾珠螺桿。
ㆍ三軸採用精密線性滑軌、精度佳、速度快。
ㆍY/z導螺桿為45計。
ㆍY/z線軌採45LA計(加長型滑塊)以增加穩定性。
ㆍ硬軌經熱處理硬化滑道面貼覆TURCITE-B耐磨片,並做精密鏟花配合自動強制潤滑以提高滑軌的精度與壽命。
VTG 機構特色
·立採倒型設計,加z軸的穩定性。
·底座、鞍座軌道內部都採雙重壁結構設計,更提高機台的穩定性。
·高精度、大跨距滑軌設計,同時具備良好的剛性及精確的定位。
·X軸採六滑塊設計,減少工作台之懸空量。
.齒輪頭採用二段式齒輪設計,傳動齒輪採用鉻鋁合金鋼材質並經硬化處理與精密研磨,更適合低轉速強力重切削。
.主軸採用浮動式打刀機構,可確保主軸軸承之長期精度與壽命。
.Z軸硬軌設計、超強剛性、穩定高精度,提供更強悍的加工能力,高品質切削加工的絕佳選擇!
規格
| VTG-1065L/1065L3 | VTG-1165L/1165L3 | VTG-1365L/1365L3 | VTG-1565L/1565L3 | |
| 行程 | ||||
| X軸行程(mm) | 1020 | 1150 | 1300 | 1500 |
| Y軸行程(mm) | 650 | |||
| Z軸行程(mm) | 620 | |||
| 主軸鼻端至工作台表面距離(mm) | 100~720 | |||
| 地面至工作台表面距離(mm) | 915 | 915 | ||
| 主軸中心至立柱表面距離(mm) | 765 | 765 | ||
| 工作台 | ||||
| 工作台面積(mm) | 1100x650 | 1250x650 | 1400x650 | 1600x650 |
| 工作台最大荷重(kgs) | 700 | 700 | 1000 | 1000 |
| T型槽尺寸與槽數 (寬度x槽數x間距) | 18mmx5x100mm | 18mmx5x100mm | ||
| 主軸 | ||||
| 主軸轉速(RPM) | BT40=皮帶8k/齒輪6k兩段/BT50齒輪 6k兩段 | |||
| 主軸端孔斜度 | BT40 / BT50 | |||
| 主軸軸承潤滑方式 | Grease | |||
| 進給速度 | ||||
| 快速位移 (X/Y/Z)m/min | 36X36X30(L3系列 ;Z軸線軌 ) / 24X24X20(L系列; Z軸硬軌 ) | |||
| 切削進給 (m/min) | 10 | |||
| 自動換刀機構 | ||||
| 刀把型式 | BT40/BT50 | |||
| 拉刀螺栓 | MAS-P40T-1(45º) /MSA-P50T-1(45°) | |||
| 刀具數量(刀庫) | 24T | |||
| 刀具最大直徑/鄰刀空(mm) | BT40=Φ80/150/BT50=Φ125/200 | |||
| 最大刀具長度(mm) | BT40=300 / BT50/350 | |||
| 最大刀具重量(mm) | BT40=7kg / BT50=15kg | |||
| 馬達 | ||||
| 主軸馬達(30分鐘運轉) | BT40: 7.5/11kW ; BT50 : 11/15 kW | |||
| 空壓源 | 6kgf/cm2 | |||
| Z軸平衡裝置 | 機械配重 | |||
| 油(水)箱容量 | ||||
| 油(水)箱容量(公升) | 300L | |||
| 機台尺寸及重量 | ||||
| 佔地空間(LXWXH)mm | 5250x3500 | 5250x3500 | 5600x3500 | 6000x3500 |
| 機台重量 kg | 6700 | 7200 | 7700 | 8200 |
配備
| 標準配備 | 選購配備 | 控制器選配 |
|---|---|---|
|
|
|
